Vijak sa upuštenom glavom i unutrašnjim šestougaonim pogonom, klasa čvrstoće 10.9
Šifra: 12631000

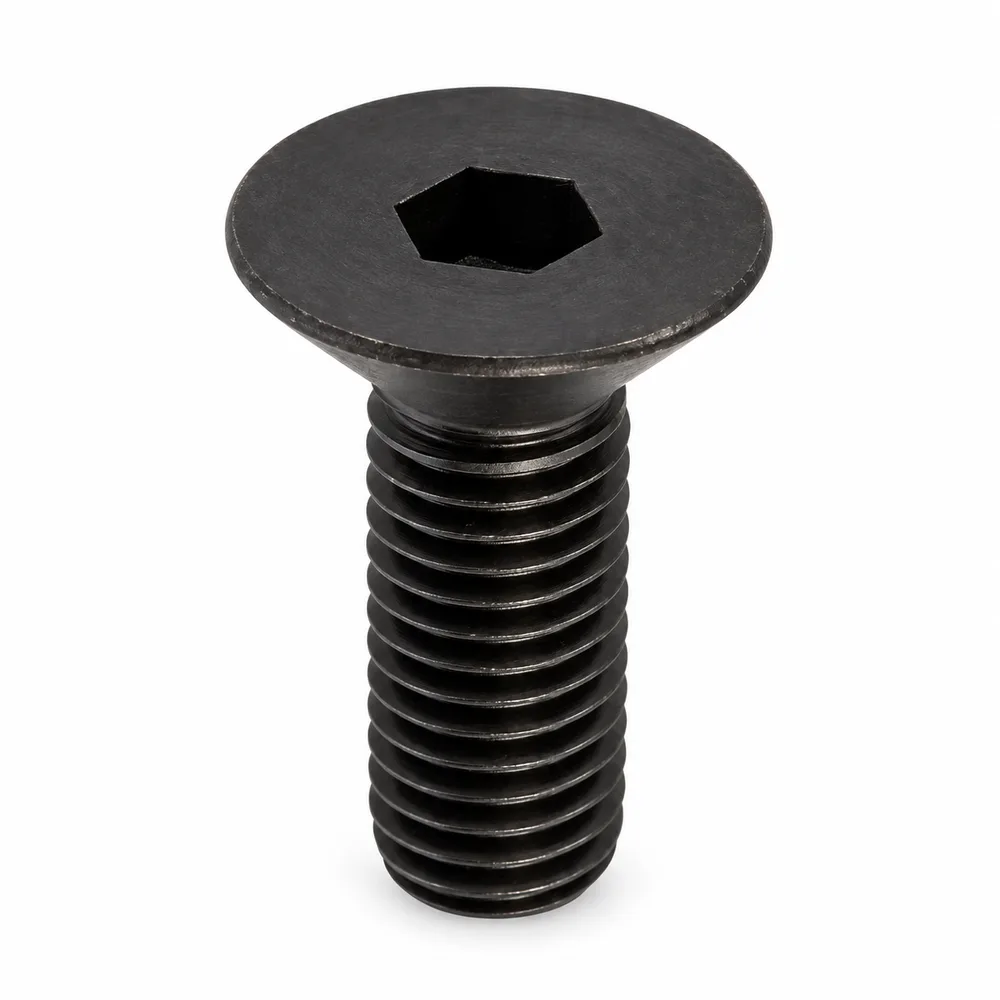

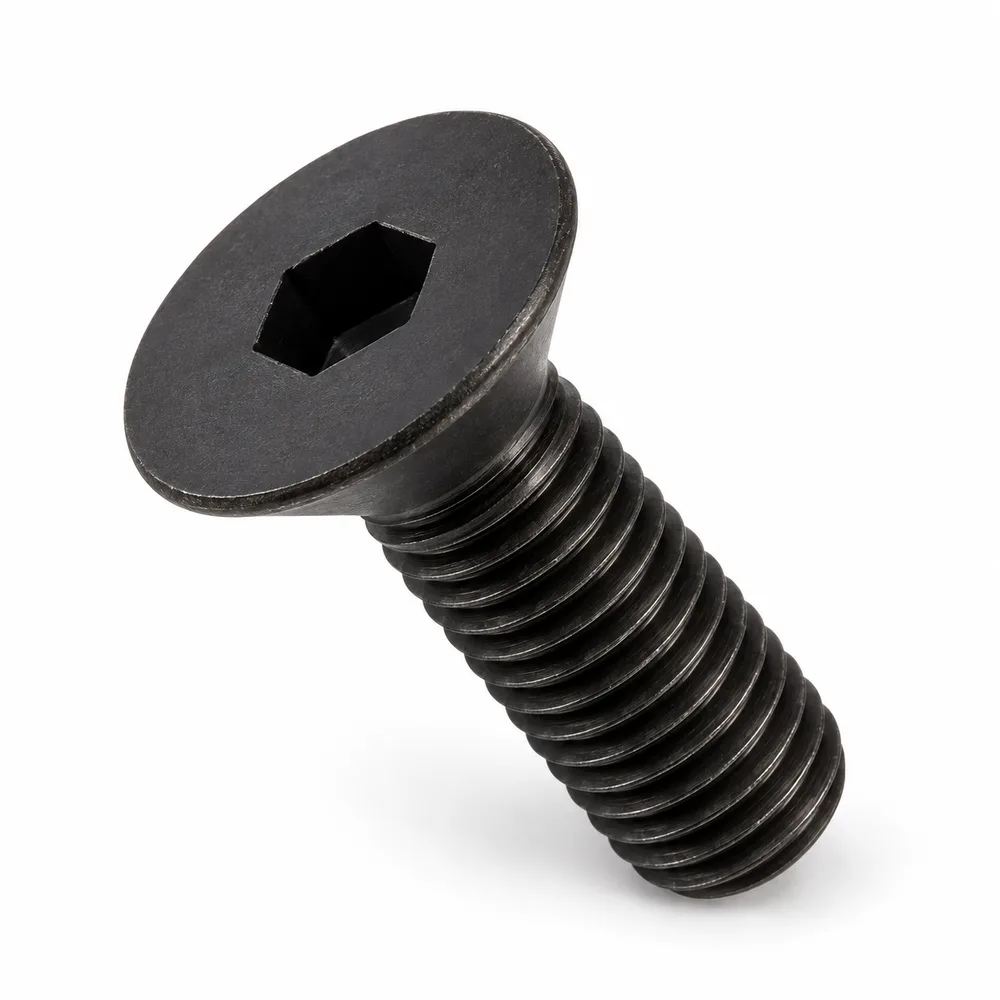

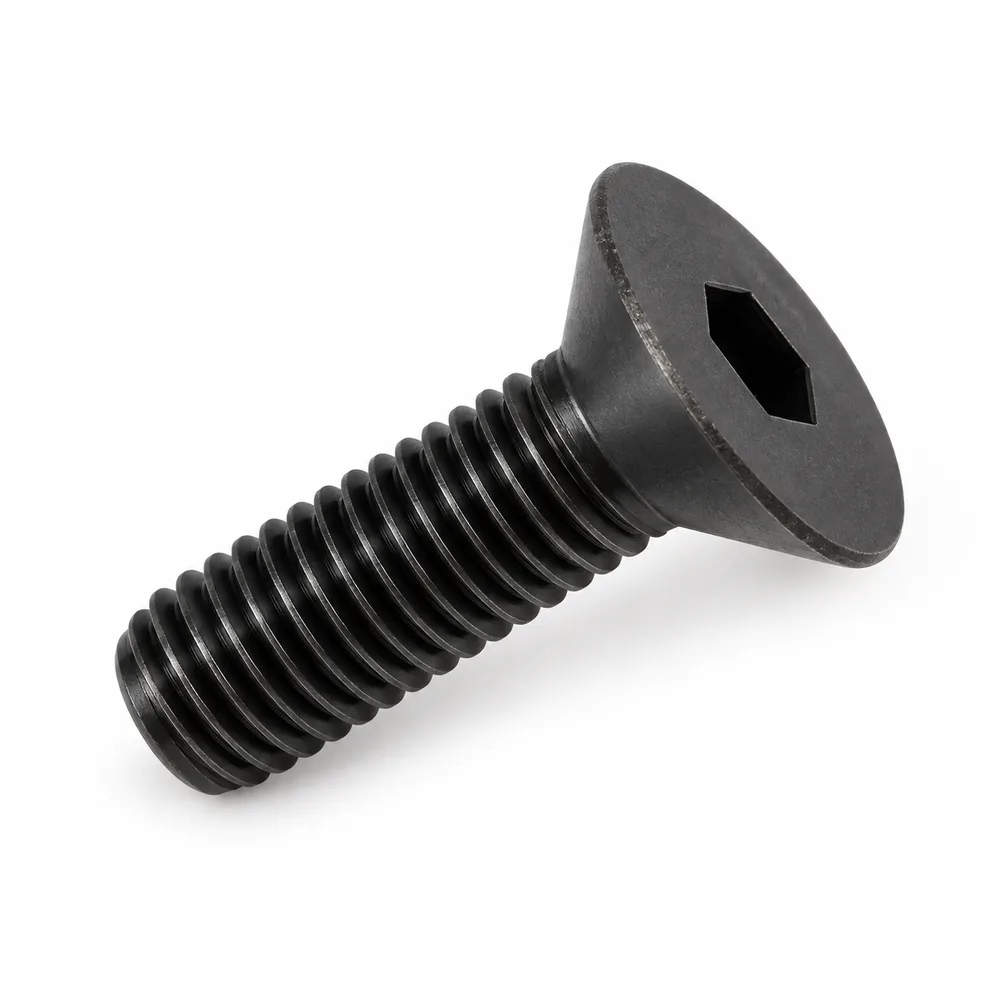

Imbus vijak po standardu DIN 7991 koristi se tamo gde glava vijka mora da ostane u ravni sa površinom, a spoj da izdrži veliko opterećenje. Namenjen je bravarima, mašinbravarima, montažerima konstrukcija i serviserima opreme.
Upuštena glava na 90 stepeni uvlači se u upušteno sedište ploče ili profila, pa spoj ostaje gladak i bez ispupčenja koje smeta pri kretanju delova ili nasedanju druge ploče. Primenjuje se na čeličnim i aluminijumskim konstrukcijama, mašinskim kućištima, vođicama, nosačima i tamo gde je važan čist izgled sastava. Klasa 10.9 nosi znatno veća zatezanja od standardnih vijaka klase 8.8.
Prvo birate prečnik navoja, u ponudi od M3 do M24, prema otvoru i računskom opterećenju spoja, a zatim dužinu od 10 do 150 mm tako da vijak posle stezanja prolazi kroz celu debljinu paketa i hvata dovoljno navoja u navrtki ili navojnoj rupi. Kod DIN 7991 dužina se meri zajedno sa glavom, jer je glava upuštena, što je važno kada računate prolaz kroz ploče. Za slepe navojne rupe ostavite rezervu na dnu rupe da vijak ne nalegne pre nego što glava sedne.
Otvor mora biti upušten konusnim upuštačem na 90 stepeni da glava legne celom konusnom površinom, inače se opterećenje prenosi na ivicu rupe i glava može da pukne. Stežite imbus ključem ili bitom odgovarajuće veličine, do kraja uvučenim u otvor, jer je šestougaoni pogon kod upuštene glave plići nego kod cilindrične glave DIN 912. Kod klase 10.9 pritezanje radite kontrolisano, momentnim ključem, i ne koristite udarni alat na najjačem stepenu.
Vijke uzimate na komad kada Vam treba dopuna za jedan spoj ili u kutijama od 10, 25, 30, 50, 100, 200 i 500 komada za serijsku montažu. Manji prečnici se prirodno pakuju u veće kutije, dok su jače dimenzije dostupne u manjim pakovanjima. Za radionicu je praktično da držite nekoliko najčešćih dužina istog prečnika, jer se upuštena glava retko može zameniti drugim tipom.
Da. Kod vijaka sa upuštenom glavom dužina obuhvata i glavu, jer glava ulazi u materijal. Zato pri proračunu prolaza kroz ploče računajte celu navedenu dužinu.
DIN 912 ima cilindričnu glavu koja ostaje iznad površine i dublji imbus otvor, dok DIN 7991 ima konusnu upuštenu glavu koja se uvlači u upušteno sedište. Birate DIN 7991 kada površina mora da ostane ravna.
To je oznaka čvrstoće: prva cifra se odnosi na zateznu čvrstoću, a druga na odnos granice tečenja prema zateznoj čvrstoći. Vijak klase 10.9 je jači od uobičajene klase 8.8 i traži kontrolisano pritezanje momentnim ključem.
