Visokočvrsti vijak sa punim navojem za opterećene čelične i mašinske spojeve
Šifra: 30962000

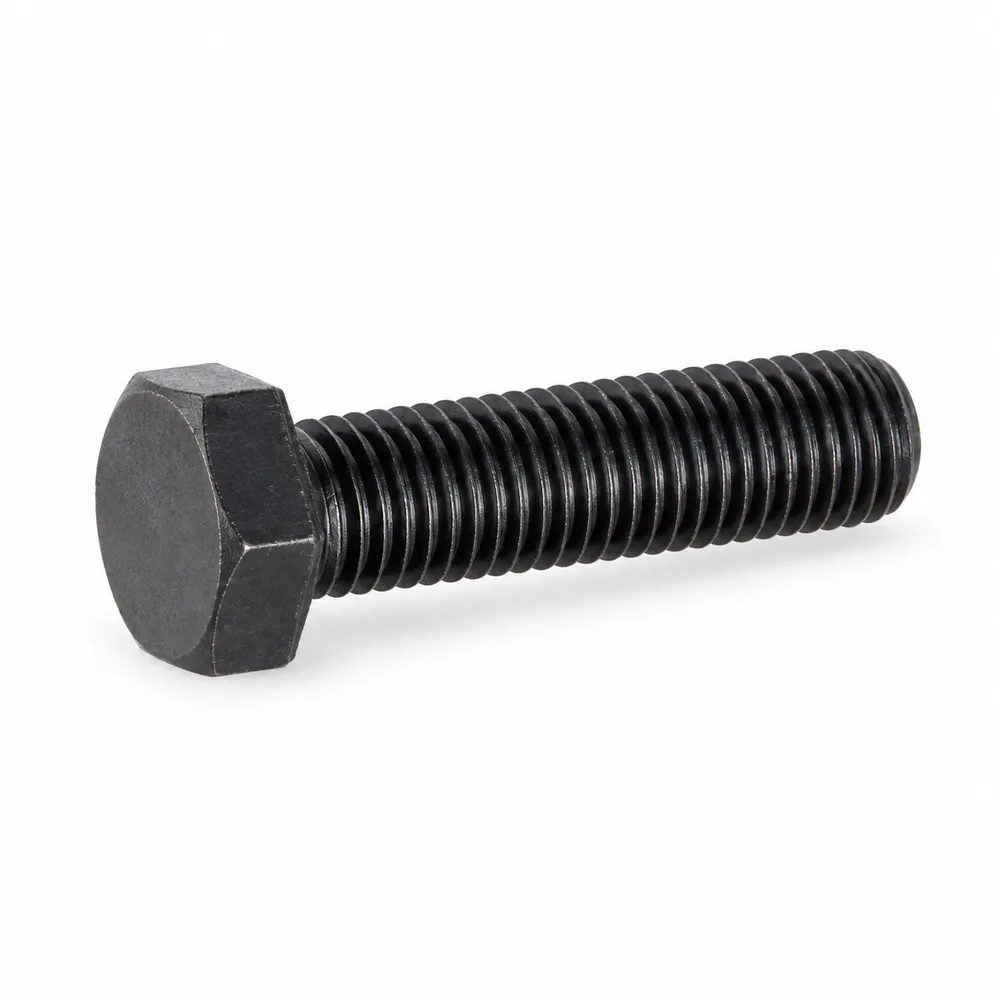

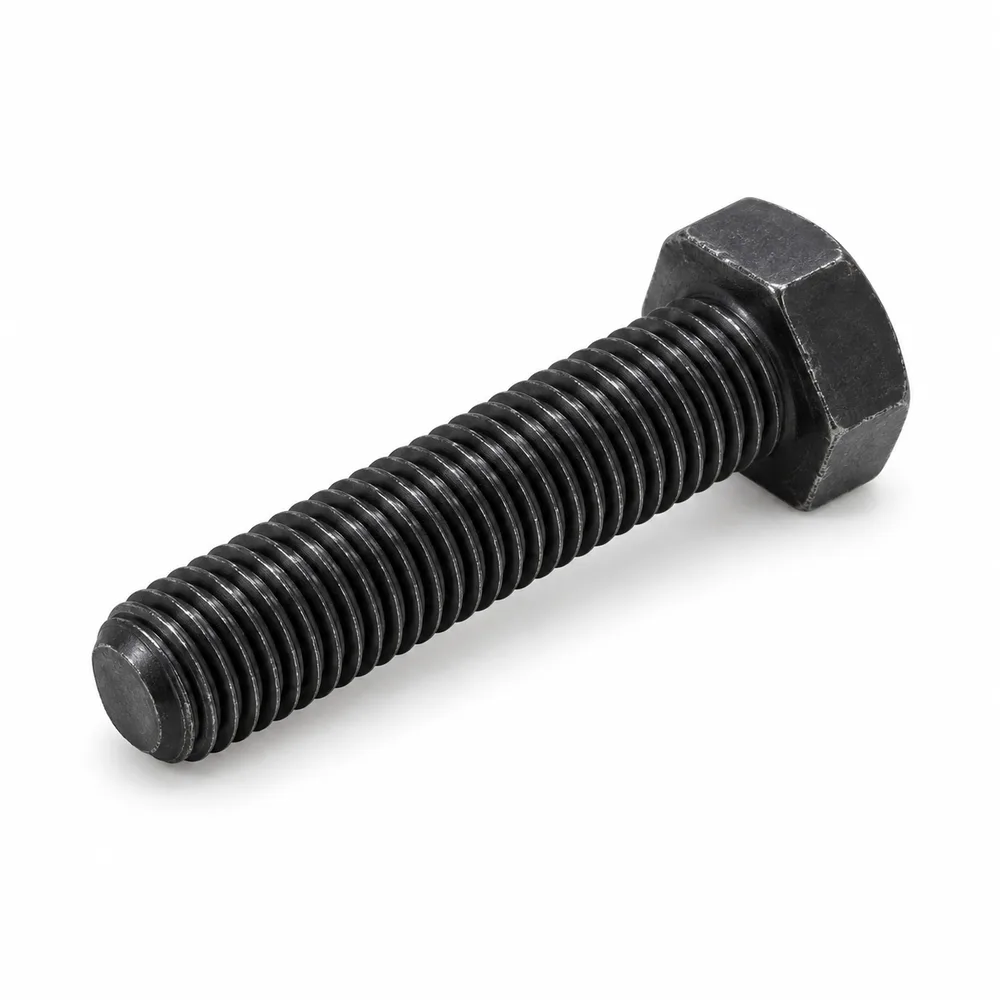

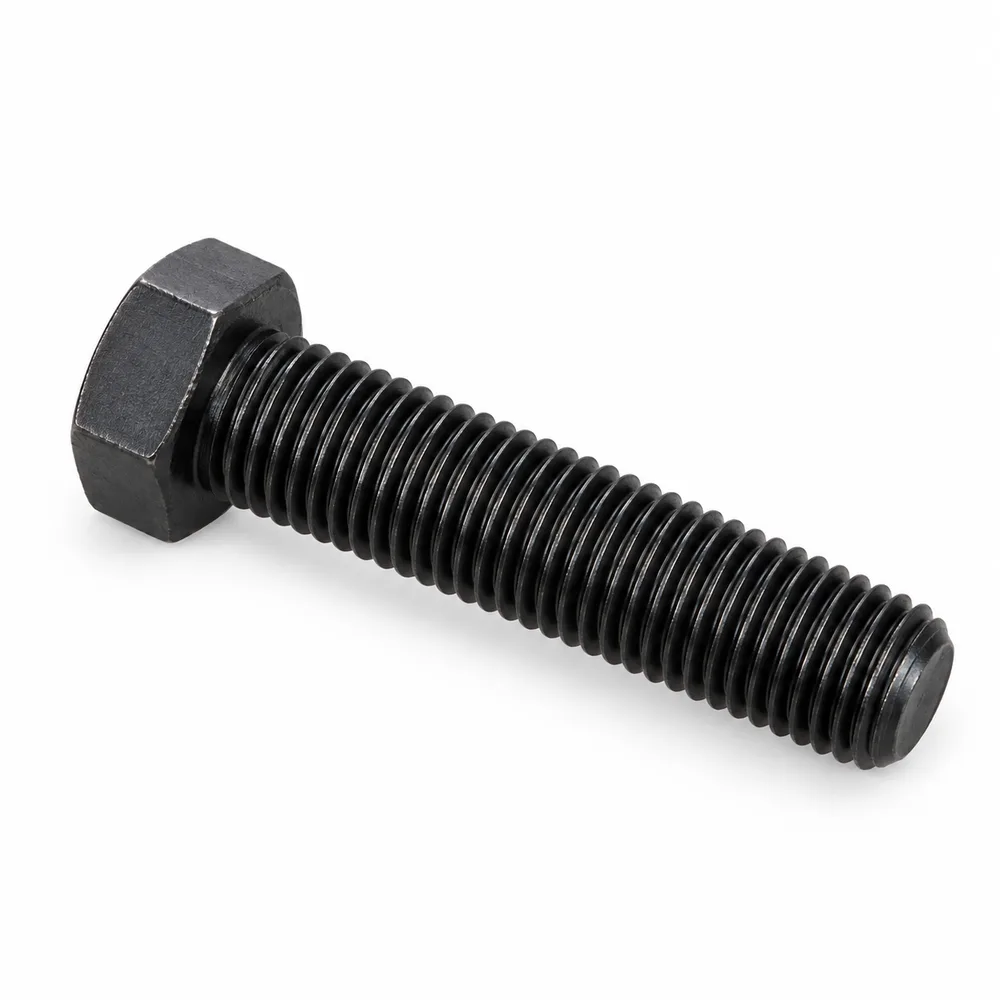

Mašinski vijak po DIN 933 u klasi čvrstoće 10.9, sa šestougaonom glavom i navojem po celoj dužini tela. Namenjen je spojevima gde se traži visoka nosivost i kontrolisano pritezanje: čelične konstrukcije, mašinski sklopovi, nosači i oprema.
Koristi se za vezivanje čeličnih profila, limova, nosača, ležišnih ploča, mašinskih kućišta i opreme koja trpi vibracije i smicanje. Klasa 10.9 podrazumeva znatno veću zateznu čvrstoću i granicu tečenja u odnosu na 8.8, pa se bira tamo gde je spoj proračunat na veće sile ili gde nema prostora za veći prečnik. Površina je tamna, bez galvanske zaštite, pa za spoljnu ugradnju predvidite zaštitu spoja od vlage.
Debljina se bira prema prečniku otvora i proračunu spoja, u rasponu od 6 do 20 mm, a dužina od 20 do 150 mm prema ukupnoj debljini paketa koji se steže, uvećanoj za podloške i visinu navrtke. Pun navoj po DIN 933 znači da vijak hvata po celoj dužini, što je praktično kod tanjih paketa i kod uvrtanja u navojni otvor. Kod spojeva izloženih smicanju često se traži da telo bez navoja nosi opterećenje, pa u tom slučaju proverite da li Vam umesto punog navoja treba izvedba sa delimičnim navojem po DIN 931.
Priteže se okastim ili nasadnim ključem preko šestougaone glave, otvor ključa prati DIN 933, na primer 13 za M8, 17 za M10, 19 za M12 i 24 za M16. Uz vijak klase 10.9 idu navrtke odgovarajuće klase i kaljene podloške, jer meke podloške i navrtke niže klase poništavaju prednost visokočvrstog vijka. Pritežite momentnim ključem na propisan moment, bez naknadnog dokivanja, i ne zavarujte vijke ove klase jer toplota menja svojstva materijala.
Dostupno je pakovanje na komad, kao i kutije od 10, 25, 30, 50, 100, 200 i 500 komada, zavisno od dimenzije. Za serijske montaže i radionicu praktičnije su veće kutije, dok se za pojedinačne popravke uzima komad ili manja kutija.
Preporučuje se navrtka klase 10 i kaljena podloška. Ako koristite navrtku niže klase, ona postaje najslabiji deo spoja i visokočvrsti vijak ne može da razvije svoju nosivost.
Jeste, klasa 10.9 ima veću zateznu čvrstoću i granicu tečenja, pa podnosi veći moment pritezanja i veću silu prednaprezanja. Menjajte 8.8 sa 10.9 samo ako je spoj tako projektovan, jer se menja i propisani moment pritezanja.
Površina je tamna, bez galvanske zaštite od korozije, pa za spoljnu primenu spoj treba zaštititi premazom ili predvideti izvedbu sa zaštitnim slojem.
