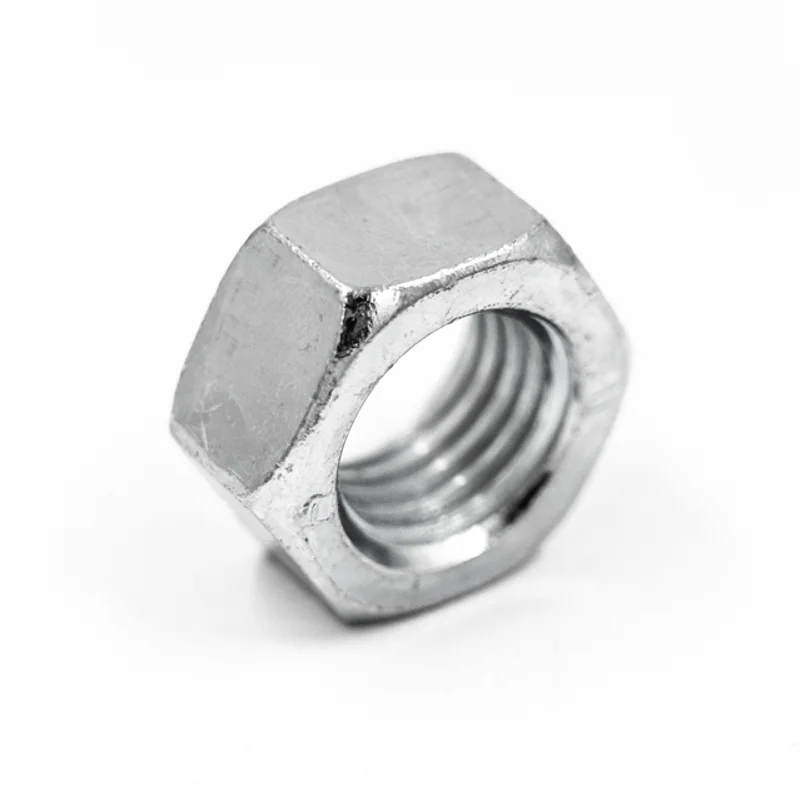

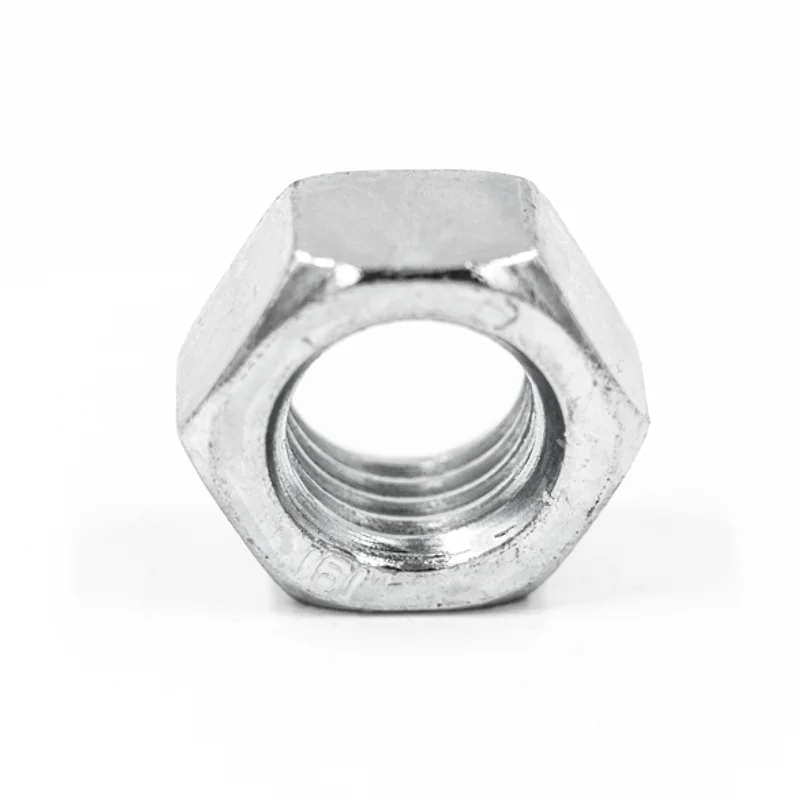

Standardna šestougaona matica sa metričkim navojem, klasa čvrstoće 8, dimenzije M3 do M64.
Šifra: 6013M000
DIN 934 je osnovna šestougaona navrtka za metričke vijke, sa punom visinom navoja i šest stranica za zahvat viljuškastim ili okastim ključem. Koristi se svuda gde se spoj priteže na maticu: od sitne montaže do teških čeličnih konstrukcija.
Sa vijkom sa šestougaonom glavom (DIN 933, DIN 931) ili navojnom šipkom, u čeličnim i limenim konstrukcijama, na nosačima, konzolama, ogradama i mašinskim sklopovima. Manje dimenzije, od M3 do M8, koriste se za montažu okova i sitnijih delova, dok su veći prečnici namenjeni nosećim spojevima.
Oznaka M označava prečnik navoja vijka, pa se navrtka bira prema vijku: M8 vijak ide sa M8 navrtkom. Uz dimenziju ide i odgovarajući otvor ključa, na primer 13 za M8, 17 za M10, 19 za M12, što proverite pre nabavke alata za veće prečnike.
Klasa 8 kod navrtki uparena je sa vijcima čvrstoće 8.8, što znači da navoj izdrži punu silu pritezanja vijka bez raskivanja. Ne kombinujte je sa vijcima više klase, na primer 10.9 ili 12.9, jer tada navrtka postaje slabija karika spoja.
Podmetač ispod navrtke raspoređuje pritisak i štiti podlogu, a kod vibracija dodajte elastični podmetač ili kontra navrtku. Isporuka je po komadu ili u kutijama, od malih pakovanja za povremenu upotrebu do velikih kutija za serijsku montažu.
DIN 934 je klasična navrtka bez osiguranja i pod vibracijama se može olabaviti. Ako spoj trpi vibracije, koristite samokočeću navrtku, kontra navrtku ili elastični podmetač.
Da, klasa 8 kod navrtke je standardni par za vijke čvrstoće 8.8. Za vijke klase 10.9 potrebna je navrtka klase 10.
Otvor ključa zavisi od dimenzije navrtke: za M8 je 13, za M10 je 17, za M12 je 19, a kod većih prečnika, kao što su M24 i naviše, potreban je nasadni ili francuski ključ odgovarajuće veličine.
